一．?dāng)z像頭成像原理

自然景象的反射光被鏡頭所捕捉(由鏡頭光圈調節進光量)，并將聚焦好的圖像精準對焦到光電傳感器(色彩濾波會產生三基色)，傳感器將光信號轉為數字信號，再借助模數轉換最終得到原始圖像碼流數據.

二．編碼協議規范

原始碼流數據不能直接拿來使用，都要依據一定的協議規范將其編碼, 常見的編碼格式比如YUYV/MJPEG/H264/NV12。各編碼特點主要如下：

1. YUYV：原始碼流類型, 每個像素點占2個字節;

2. MJPEG：運動靜止圖像（或逐幀）壓縮技術，支持數據壓縮7倍左右;

3. H264：國際標準化組織（ISO）和國際電信聯盟（ITU）共同提出的繼MPEG4之后的新一代數字視頻壓縮格式

4. NV12：原始碼流類型, 每個像素點1.5個字節。

編碼目的在于借助編解碼技術，可有效壓縮數據體積而不會或較少圖像質量。

三. Linux V4L2框架

Linux系統應用層和USB型攝像頭借助UVC協議交互。而現實中攝像頭存在多種接口類型，為了兼容不同的交互協議。在Linux kernel抽象了V4L2驅動框架，借助提供的一系列命令, 方便應用層和各個協議對接。

V4L2(Video for Linux 2)是Linux用于支持?jǐn)z像頭和視頻設備的框架。它提供了一組API和驅動程序接口，用于在Linux系統中進行視頻采集、視頻流處理和視頻播放等操作。

V4L2框架具有以下特點和功能：

設備抽象層：V4L2框架提供了一個設備抽象層，使得應用程序可以與各種不同類型的視頻設備進行通信，包括攝像頭、視頻采集卡等。

統一的控制接口：V4L2定義了一套統一的控制接口，可以通過這些接口來配置和調整視頻設備的各種參數，比如亮度、對比度、飽和度等。

視頻捕獲和輸出：V4L2支持視頻的捕獲和輸出功能，可以從視頻設備中獲取原始圖像數據，并將其保存到文件或者進行實時顯示。

視頻流處理：V4L2框架提供了豐富的視頻流處理功能，包括圖像縮放、色彩空間轉換、幀率控制、圖像增強等，可以對視頻數據進行實時的處理和操作。

內存映射和DMA支持：V4L2支持內存映射和DMA（直接內存訪問）技術，可以加快視頻數據的傳輸速度，提高系統性能。

四. V4L2使用簡述

V4L2設備，其設備文件名通常以/dev/video開頭，后面跟著一個數字，表示設備節點號。例如/dev/video0就是第一個V4L2設備的設備文件名。

V4L2框架提供了一組API，用于控制和管理視頻設備。這些API主要包括以下幾個部分：

1.設備操作：包括打開、關閉、查詢?cè)O(shè)備信息等操作。

2.參數設置：包括設置視頻格式、幀率、曝光時間、白平衡等參數。

3.緩沖區管理：包括申請/釋放緩沖區、查詢緩沖區狀態等操作。

4.視頻流控制：包括啟動/停止視頻采集、查詢當前視頻幀等操作。

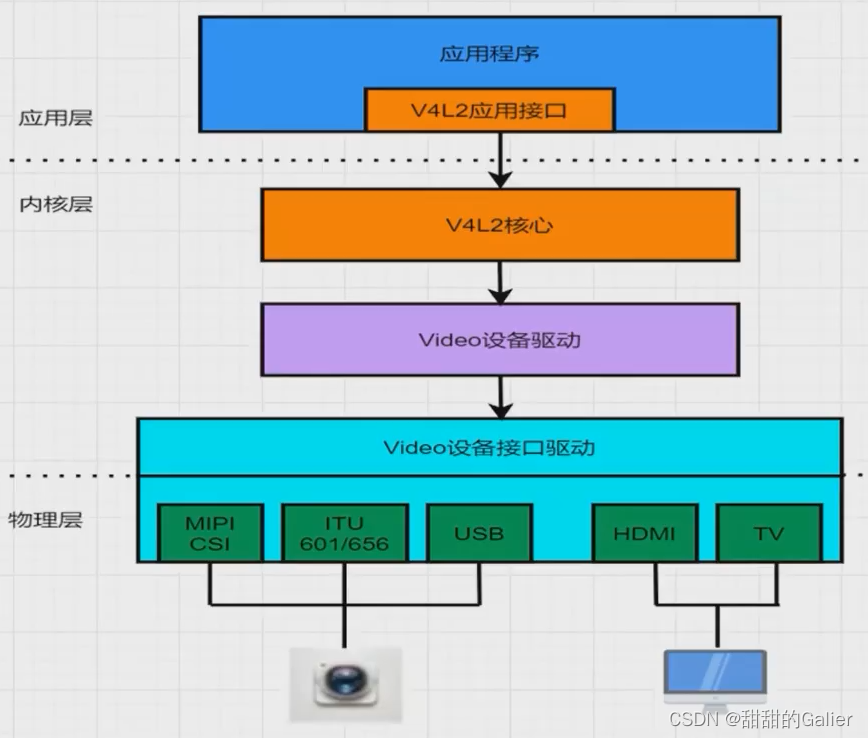

五. V4L2框架圖

六. 常見攝像頭的輸出格式

1. RAW RGB格式

RAW RGB是攝像頭陣列獲取的數據，攝像頭經光電轉換后輸出的數據就是RAW RGB。攝像頭每個感光點只能識別紅綠藍顏色中的一種。常說的30萬像素就是指30萬個感光點。

傳統的紅綠藍格式如RGB565，數據格式為5bitR+6bitG+5BitB，G是6bit，原因是人眼對綠色比較敏感。

總結, RAW RGB每個像素只有一種顏色(R/G/B的一種),RGB每個像素都有三種顏色，值在0-255之間, 攝像頭輸出的數據RAW DATA，經過ISP彩色插值算法轉換就變成了RGB。

2. YUV

  與RGB相比，YUV占用更少的空間,主流的采樣方式有三種,YUV4：4：4，YUV4：2：2，YUV4：2：0.

Y表示亮度分量(Luma)：如果只顯示Y的話，圖像看起來會是一張黑白照.

U(b)表示色度分量：是藍色部分去掉亮度（Y）。

V(Cr)表示色度分量：是紅色部分去掉亮度（Y）。

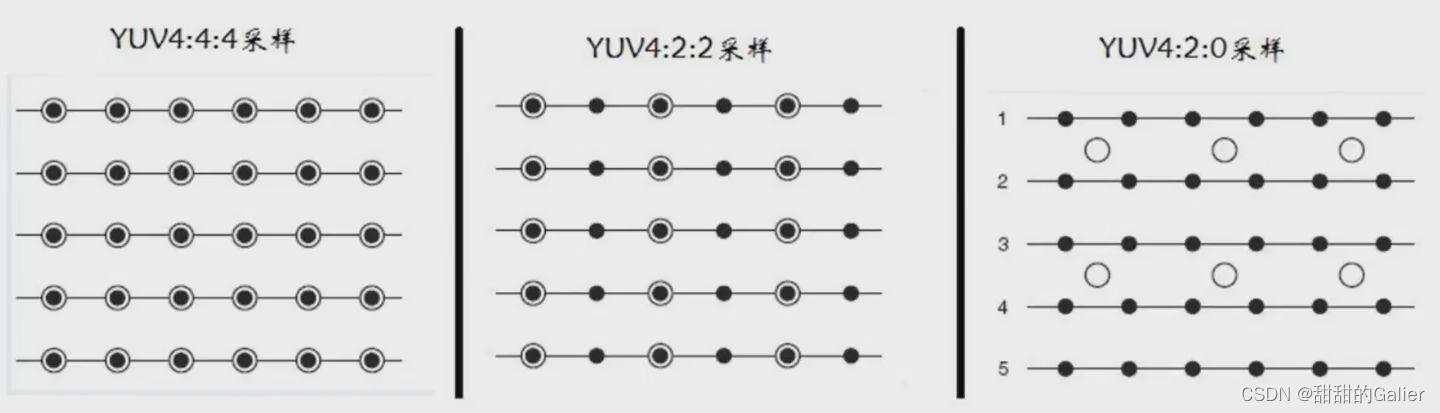

YUV4：4：4采樣，每一個Y對應一組UV分量。意思是4個像素里面的數據有4個Y，4個U，4個V。

YUV4：2：2采樣，每一個Y對應一組UV分量。意思是4個像素里面的數據有4個Y，2個U，2個V。

YUV4：2：0采樣，每一個Y對應一組UV分量。意思是4個像素里面的數據有4個Y，1個U，1個V。

七. 視頻編碼原理與發展

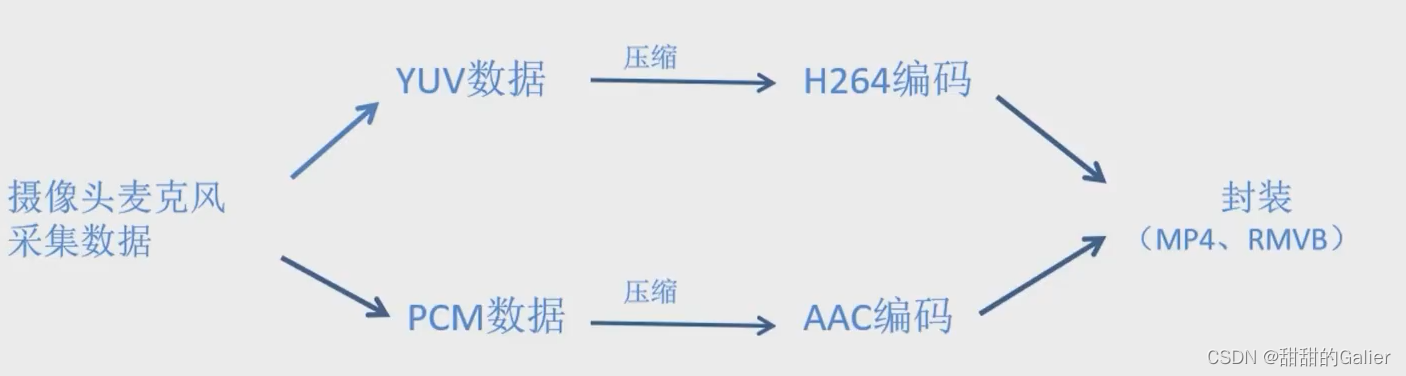

圖像數據基于互聯網傳輸，使用編解碼技術可以減少帶寬, 統一視頻編碼標準,提高相應的兼容性。
