光源是影響機器視覺系統輸入的重要因素，因為它直接影響輸入數據的質量和至少30%的應用效果。由于沒有通用的機器視覺照明設備，所以針對每個特定的應用，要選擇影響的照明裝置。許多工業用的機器視覺系統用可見光作為光源，這主要是因為可見光容易獲得，價格低，并且便于操作。常用的幾種可見光源是白熾燈、日光燈。但是這些光源的一個最大缺點是光能無法保持穩定。以日光燈為例，在使用的第一個100小時內，光能降下降15%，隨著使用時間的增加，光能將不斷下降。因此，如何使光能在一定程度上保持穩定，是實用化過程中急需解決的問題。另一個方面，環境光將改變這些光源照射到物體上的總光能，使輸出數據存在噪聲，一般采用加防護罩的方法，減少環境光的影響。由于存在上述問題，如今工業應用中，對于某些要求高的檢測任務，常采用X射線、超聲波等不可見光作為光源。但在一般的應用中，LED機器視覺光源逐漸成為主角。

LED光源有以下幾個特點：1、使用壽命長，一萬到三萬小時左右。2、LED光源是由很多個LED顆粒擺列組成，可以組成不同形狀不同角度的光源。3、LED顆粒有不同的顏色不同的波長，用戶可以根據檢測對象的特征選用不同波長的光源，以突出檢測特征從而達到理想的效果。4、穩定性好。LED光源相對其他光源來說，穩定性大大增強，更加有利于為系統提供品質的圖像。

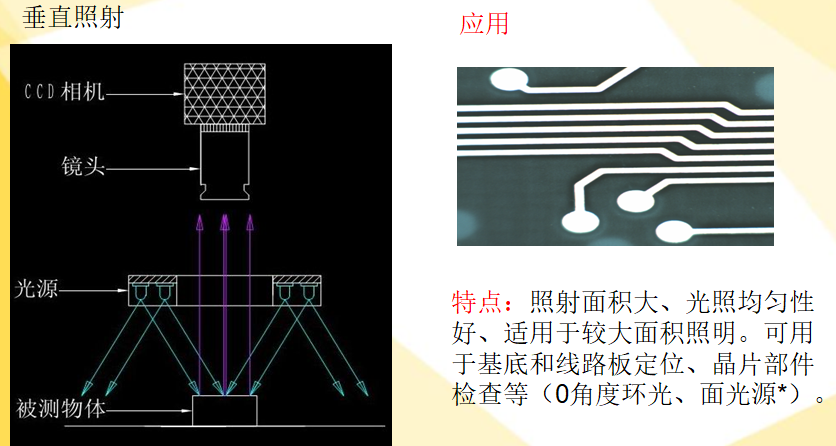

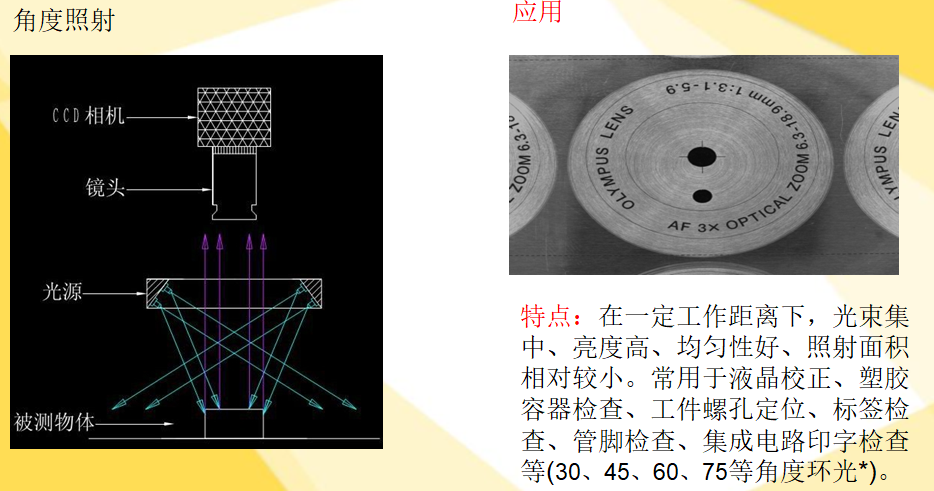

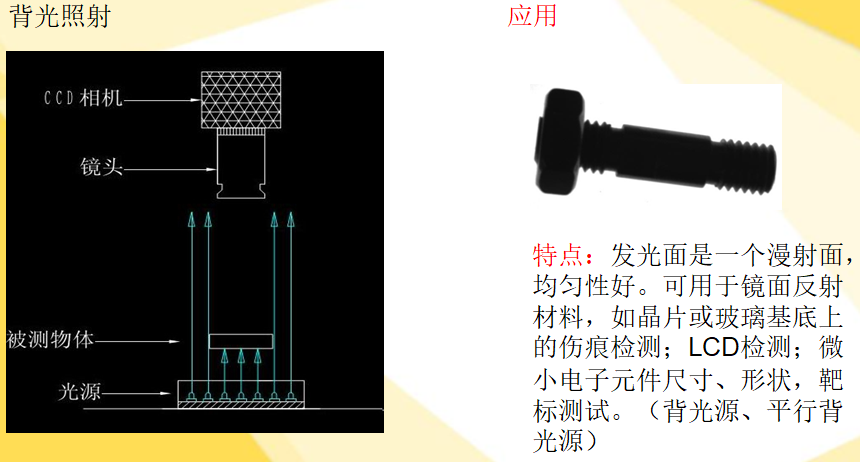

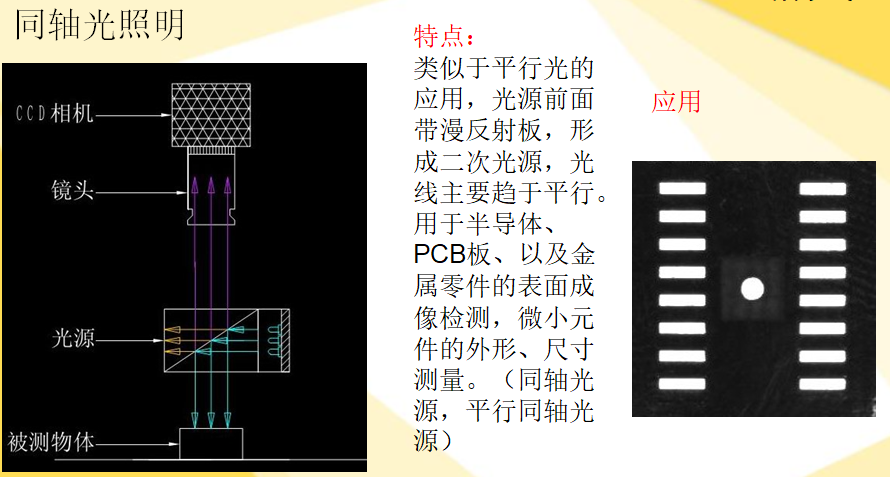

由光源構成的照明系統按其照射方法可分為：背向照明、前向照明、結構光和頻閃光照明等。其中，背向照明是被測物放在光源和相機之間，它的優點是能獲得高對比度的圖像，LED面光源和平行光源是這樣使用的，用來突出產品的輪廓，比如工件的尺寸測量就是使用這種方法。前向照明是光源和相機位于被測物的同側，這種方式便于安裝，比如條形光源，同軸光源，環形光源，圓頂光源，線光源等都是使用這樣的用法，這是最常用的照明方式。結構光照明是將光柵或線光源等投射到被測物上，根據它們產生的畸變，解調出被測物的三維信息，這種方式比較少見。頻閃光照明是將高頻率的光脈沖照射到物體上，要求相機的掃描速度與光源的頻閃速度同步，目前頻閃照明方式一般都使用光源的控制器控制光源達到頻閃的功能，頻閃的工作方式可以大大提高光源的亮度和壽命，幾乎所有的LED光源都可以使用頻閃照明方式。

不論何種照明方式，目的只有一個：提高光源的壽命并為圖像采集機構提供穩定的高對比度的圖像。

白色光源通常用色溫來界定,色溫高的顏色偏藍色(冷色，色溫>5000K)，色溫低的顏色偏紅(暖色，色溫<3300K)，界于3300與5000K之間稱之為中間色，白色光源適用性廣，亮度高，特別是拍攝彩色圖像時使用更多。

藍色光源波光為430-480之間，適用產品：銀色背景產品（如鈑金，車加工件等）、薄膜上金屬印刷品。

紅色光源的波長通常在600-720之間，其波長比較長，可以透過一些比較暗的物體，例如底材黑色的透明軟板孔位定位、綠色線路板線路檢測，透光膜厚度檢測等，采用紅色光源更能提高對比度。

綠色光源波長510-530，界于紅色與藍色之間，主要針對產品：紅色背景產品，銀色背景產品（如鈑金，車加工件等）。

紅外光的波長一般為780-1400，紅外光屬于不可見光，其透過力強。一般LCD屏檢測、視頻監控行業應用比較普遍。

紫外光的波長一般為190-400，我司主要采用385波長的紫外光，其波長短，穿透力強，主要應用于證件檢測、觸摸屏ITO檢測、布料表面破損、點膠溢膠檢測等方面，金屬表面劃痕檢測等。
